Conector miniUSB para navegadores TomTom, GPS de TRANSYSTEM y QSTARZ, y otros dispositivos. Si debido a un uso intenso o por cualquier otro motivo, se ha deteriorado el conector miniUSB de su navegador o GPS, no se preocupe y aquí tiene el repuesto.
Existen dos versiones con dos largos diferentes. La versión corta de conector tiene unas medidas de 7,7 x 7,8 x 3,9mm (ancho x largo x alto) y el conector largo de 7,7 x 9,2 x 3,9mm (ancho x largo x alto).
Conector miniUSB para navegadores TomTom, GPS de TRANSYSTEM y QSTARZ, y otros dispositivos. Si debido a un uso intenso o por cualquier otro motivo, se ha deteriorado el conector miniUSB de su navegador o GPS, no se preocupe y aquí tiene el repuesto.

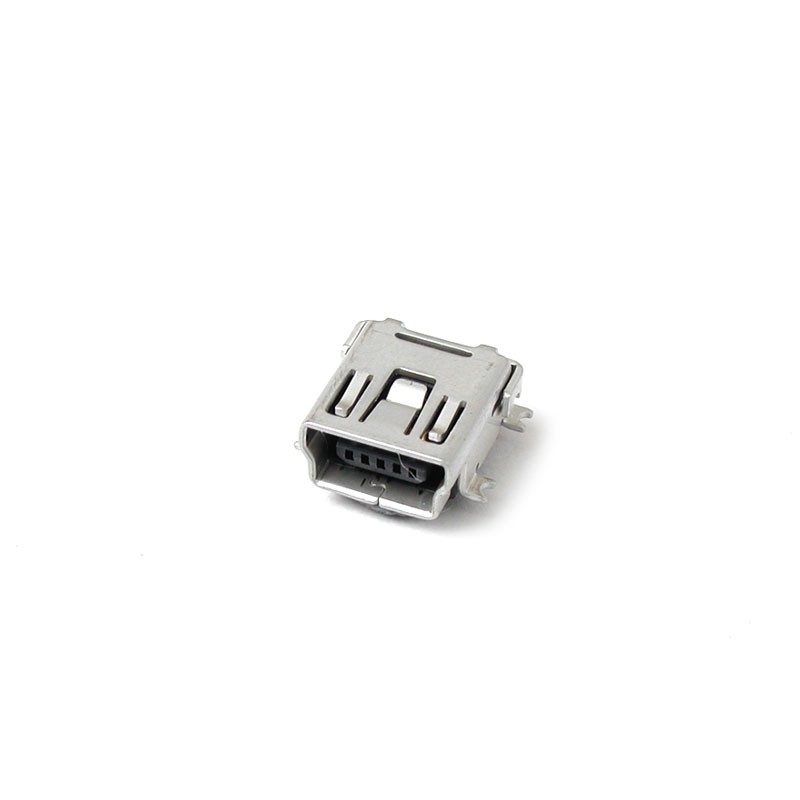

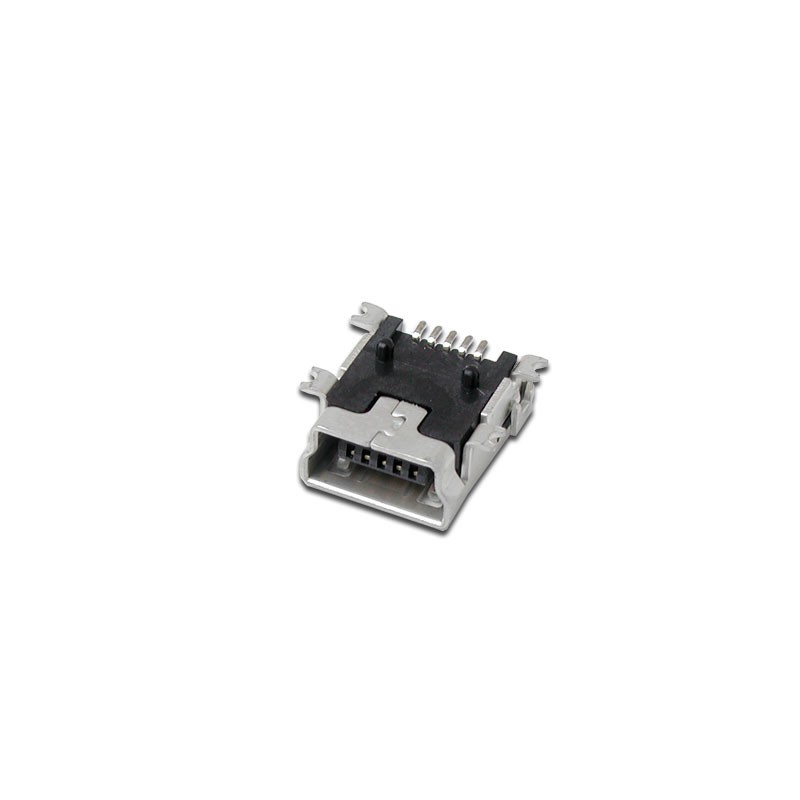

Este conector miniUSB de montaje superficial, es adecuado para navegadores TomTom, GPS de TRANSYSTEM, QSTARZ y otros dispositivos, permite la alimentación y carga del dispositivo, y la transferencia de datos.
Existen dos versiones con dos largos diferentes. La versión corta de conector tiene unas medidas de 7,7 x 7,8 x 3,9mm (ancho x largo x alto) y el conector largo de 7,7 x 9,2 x 3,9mm (ancho x largo x alto).

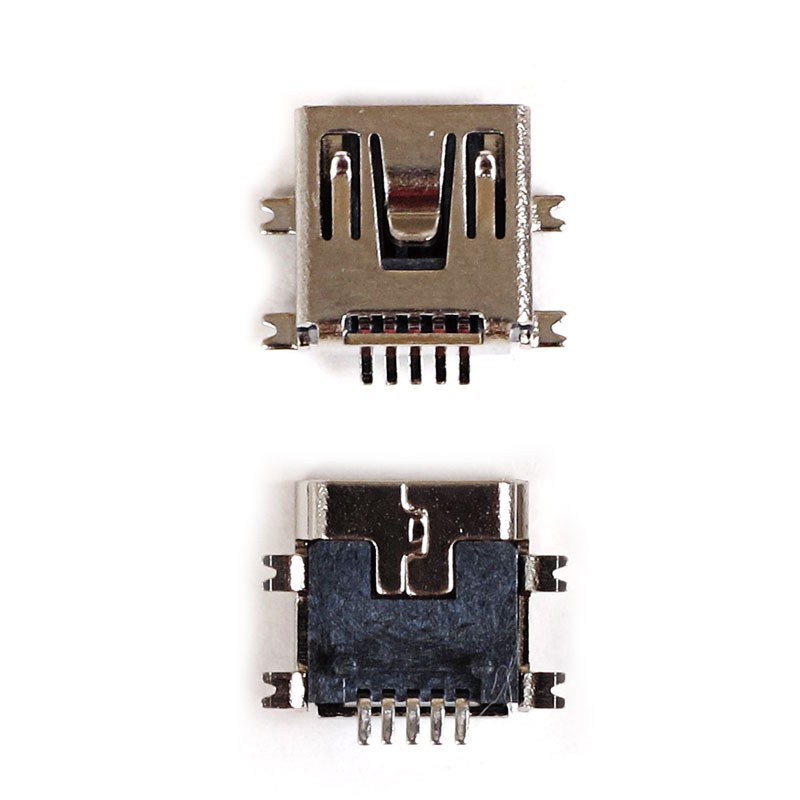

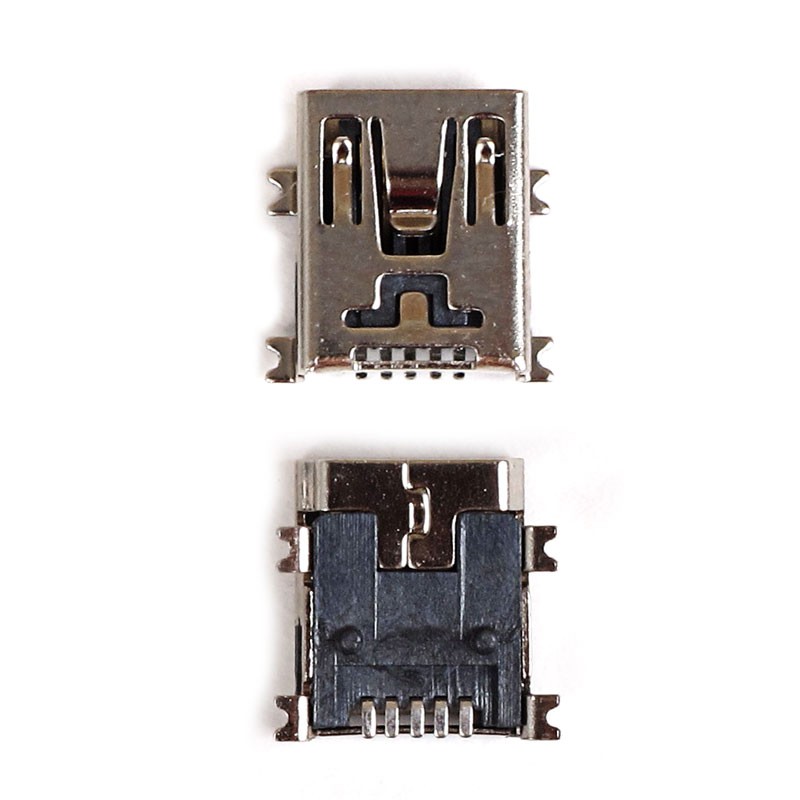

En la parte posterior hay 5 contactos para la conexión con el C.I., 2 patillas en la parte inferior para la correcta colocación y centrado, y 4 patillas de fijación en los laterales para soldarlo en la placa de circuito impreso del dispositivo.
Seleccione el modelo de conector que desea, antes de finalizar el pedido
Si lo prefiere, puede enviarnos su Navegador para que nuestro servicio técnico cambie el conector miniUSB. Precio de la mano de obra: 36,30€ IVA incluido.
Como sustituir el conector miniUSB
Para sustituir el conector miniUSB, abra el dispositivo utilizando un destornillador de estrella o Torx, adecuado a su modelo. Seguidamente, desuelde y retire el conector deteriorado, teniendo especial cuidado en no romper las pistas del C.I. ni los nodos de fijación. Una vez haya retirado el conector viejo, limpie los nodos de soldadura y coloque el nuevo pulsador, encajando las dos guías de plástico en los agujeros del C.I. Finalmente, suelde las 4 patillas de fijación y los 5 contactos de la parte posterior, y cierre el dispositivo.
Tenga en cuenta, que este repuesto deberá de ser sustituido por un técnico cualificado.
Válido para los siguientes dispositivos con el conector corto Ref. CN-MUSB-1
Con el conector mini USB corto Ref. CN-USB-1 son compatibles los siguientes navegadores y dispositivos:
TOMTOM GO 520
TOMTOM GO 720
TOMTOM GO 920
TOMTOM GO 520
TOMTOM GO 720
TOMTOM GO 920
Otros modelos de Navegadores TOMTOM sin determinar
Dispositivos de otros fabricantes que tenga este tipo de conector miniUSB
Válido para los siguientes dispositivos con el conector largo Ref. CN-MUSB-2
Con el conector mini USB largo Ref. CN-MUSB-2 son compatibles los siguientes navegadores y dispositivos:
TOMTOM One v2
TOMTOM One v2
TOMTOM One v3
TOMTOM One v4
TOMTOM One v5
TOMTOM One XL
TOMTOM XL
TOMTOM XXL
TRANSYSTEM Ref. 737Pro, 747Pro, 747Pro+ y otros.
QSTARZ BT-Q810, BT-Q818 series, BT-Q1000 series y otros.
Otros modelos de Navegadores TOMTOM sin determinar
Dispositivos de otros fabricantes que tenga este tipo de conector miniUSB

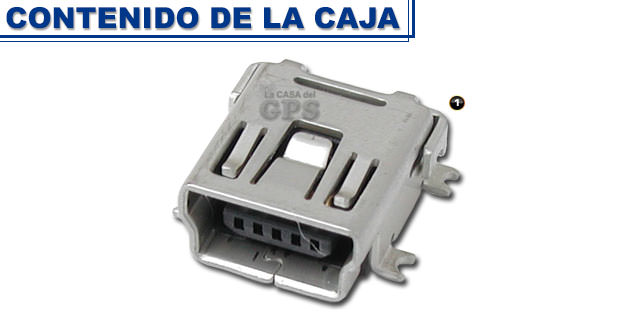

Contenido de la caja
Conector MiniUSB para navegadores TOMTOM GO x20, ONE, XL y XXL
